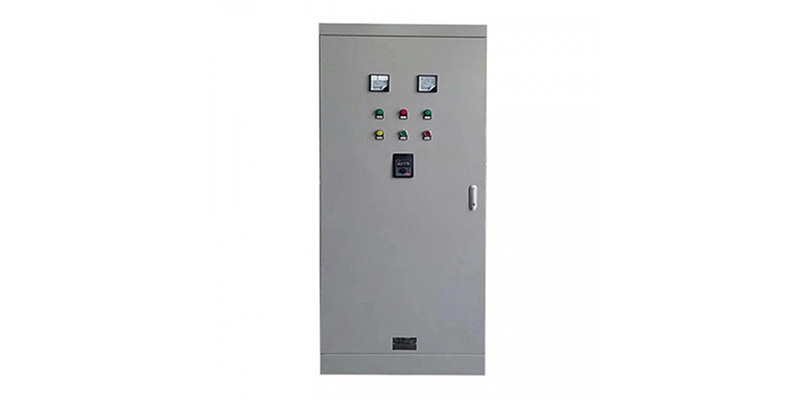

电气控制柜怎么配线

日期：2020-02-03 16:34 浏览量:

一、线管配线

对没有电气控制柜内的全部输电线都需穿管，管配线具备耐水、耐腐蚀、输电线不容易遭到机械设备损害的特性，常见于承担一定工作压力的地区。

1．铁管配线

l）依据应用场所和输电线横截面及输电线单碇根数挑选铁管种类及管经，所穿电缆线径应比管公称直径截面小40％。

2）尽可能取最短路线铺设铁管，而且管路应尽量少拐角或弯折（一般不超过三个），管路引出来路面时，离路面高宽比不可低于0.2m。

3）铁管弯折时，弯折半经不低于管经的4一6倍，且弯折后不能有缝隙和凹痕状况，支管不可以有毛边。

4）线管铺设前，先要消除管中脏物和水份，支管塞上瓶塞；对明设的铁管应选用管箍适用，并使管路保证横平竖直。

5）不一样工作电压、不一样控制回路的输电线不可穿在一根管中，除直流电控制回路输电线和电线接头外。铁管内不容许穿单条输电线。

6）铁管内输电线禁止有连接头，也不可以穿人绝缘层损坏后经包缠绝缘层的输电线。

7）穿线管输电线的绝缘层抗压强度应高于500V；输电线最少截面要求为铜铜芯电缆1.5mm2，铝铜芯电缆2.5mm2

8）管路装线时，采用直徑1.2mm的不锈钢丝做引线。当穿线管较短且弯管较年少，可把不锈钢丝引线由水管一端送向另一端，这时候一人送线一人吊线。若管路较长或弯管较多时，在引线端弯曲小钩，从水管的两边另外穿人引线。当不锈钢丝引线在管中相逢时，旋转引线使其钩在一起，随后从一端把引线拖出，就可以将输电线牵引带来管。留意装线时要在支管加护圈并确保穿线管输电线的长短超过所穿管路的总长。

9）铁管应靠谱地保护接零或接地装置。

2．金属软管配线

在数控车床自身各家用电器或机器设备中间的联接常选用金属软管配线，在应用金属软管配线时，应依据穿线管输电线的总横截面挑选金属软管的规格型号；对有错位、凹痕的金属软管不可以应用；金属软管两边需有连接头联接，正中间一部分用管箍固定不动；对挪动的金属软管应选用适合的固定不动方法且有充足的容量。

本文关键词：电气控制柜
