怎么样才能设计出合规标准的电气控制柜

日期：2020-03-18 09:08 浏览量:

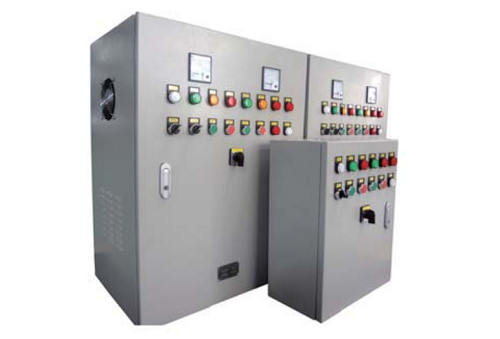

机电一体化设计，怎能少了电气控制柜的设计那，那麼人们还要了解怎样设计电器柜及一些规范规定，先看一下这一好看的控制箱吧！随后在学习培训下设计构思，之后在设计控制箱就游刃有余了。

一、理论依据

电气控制柜设计的理论依据是一种思维逻辑，要是合乎逻辑性操纵规律性、能确保用电安全及考虑生产工艺流程的规定，就能够说成一种好的设计。但为了实现电气控制系统机器设备的生产制造和应用规定，务必开展有效的电气控制系统加工工艺设计。这种设计包含电气控制柜的构造设计、电气控制柜整体结构图、总接线图设计及各一部分的电器装配图与接线图设计，另外也要有一部分的元器件文件目录、出入线号及关键原材料明细等技术文档。

二、电气控制柜整体配备设计

电气控制柜整体配备设计每日任务是依据电气原理图的原理与操纵规定，先将自动控制系统区划为好多个构成部分(这种构成部分均称之为构件)，再依据电气控制柜的复杂性，把每一构件划为多个组件，随后再依据电气原理图的接线关联梳理出各一部分的出入线号，并调节他们中间的接口方式。整体配备设计要以电路系统的总装配图与总接线图方式来表述的，图中要以提示方式体现出各一部分关键组件的部位及各一部分接线关联、布线方法及应用的行线槽、管道等。

电气控制柜总装配图、接线图(依据必须能够分离，也可并在一起)是开展各分部设计和融洽各一部分构成为一个详细系统软件的根据。整体设计使得全部电气系统集中化、紧凑型，另外在室内空间容许标准下，把发烫元器件，噪音震动大的电气设备构件，尽可能放到离其他元器件很远的地区或防护起來；针对多工装夹具的设备，还应考虑到二地实际操作的便捷性；控制箱的总电源总开关、应急终止自动开关应放置在便捷而显著的部位。

整体配备设计得有效是否关联到电气系统的生产制造、装配线品质，更将危害到电气系统特性的保持以及工作中的可信性、实际操作、调节、维护保养等工作中的便捷及品质。

电气控制柜组件的区划

因为各种各样电器元件安裝部位不一样，在组成一个详细的电气系统时，就务必区划组件。区划组件的标准是：

1、把作用相近的元器件组成在一起；

2、尽量减少组件中间的联线总数，另外把接线密切相关的操纵电器放置同一组件中；

3、让强电弱电控制板分离出来，以降低影响；

4、为务求齐整美观大方，可把尺寸、净重相仿的电器组成在一起；

5、以便电气系统有利于查验与调节，把需常常调整、维护保养和易损件元器件组成在一起。

在区划电气控制柜组件的另外要处理组件中间、电气设备箱中间及其电气设备箱与被操纵设备中间的联线方法：电气控制柜各一部分及组件中间的接线方法一般应遵照下列标准：

1、电源开关电器、控制器的出入线一般选用接线边缘或接线鼻头联接，这可按电流量尺寸及出入线数采用不一样规格型号的接线边缘或接线鼻头；

2、电气柜、控制箱、柜(台)中间及其他们与被控制系统中间，选用接线端子排或工业生产联接器联接；

3、弱电安装操纵组件、pcb电路板组件中间应选用多种类型的规范连接器联接；

4、电气柜、控制箱、柜(台)内的元器件中间的联接，能够使用元器件自身的接线接线端子立即联接；衔接连接线应选用端子排衔接联接，边缘应选用相对规格型号的接线接线端子解决。

三、电器元件施工平面图的设计与绘图

电气元器件施工平面图是一些电器元件按一定标准的组成。电器元件施工平面图的设计根据是构件电路原理图、组件的区划状况等。设计时要遵照下列标准：

1、同一组件中电器元件的布局应留意将容积金刚级偏重的电器元件安裝在电器板的下边，而发烫元器件应安裝在电气控制柜的上端或后侧，但热继电器宜放到其下边，由于热继电器的小组出线端立即与电机相接有利于小组出线，并且三相五线端与交流接触器立即相互连接，有利于接线并使布线最短，且宜在热管散热。

2、强电和弱电分离并留意屏蔽掉，避免外部影响。

3、必须常常维护保养、维修、调节的电器元件安裝部位不适合过高或过低，人力资源实际操作电源开关及需常常监控的仪表盘的安裝部位应合乎人体工学基本原理。

4、电器元件的布局应考虑到安全性空隙，并保证齐整、美观大方、对称性，尺寸与构造相近的电器可放置在一起，便于生产加工、安裝和布线；若选用行线槽布线方法，尽可能增加各排电器间隔，便于走线和维护保养。

5、各电器元件的部位明确之后，便可绘图电器施工平面图。电气设备施工平面图是依据电器元件的外观设计轮廊绘图的，即因其中心线为标准，标明各元器件的间隔规格。每一电器元件的安裝规格以及尺寸公差范畴，应按产品手册的规范标明，以确保安裝板的生产加工品质和各电器的圆满安裝。大中型电气柜中的电器元件，宜安裝在2个安裝承重梁中间，那样，缓减柜门净重，节省原材料，此外有利于安裝，因此设计时要测算竖向安裝规格。

6、在电器施工平面图设计中，也要依据本构件出入线的总数、选用导线规格及小组出线部位等，挑选出入线方法及接线端子排、射频连接器或连接器，并按一定次序标出来出入线的接线号。

四、电气设备构件接线图的绘图

电气设备构件接线图是依据构件电气设备基本原理及电器元件施工平面图绘图的，它表达成套设备设备的联接关联，是电气安装、检修、查线的根据。接线图应按下列标准绘图：

1、接线图相接线表的绘图应合乎GB6988.6—1993中《控制系统功能表图的绘制》的要求；

2、全部电气元器件以及导线应标明与电气原理图中相一致的字母符号及接线号。电路原理图中的新项目编号、接线端子号及输电线号的定编各自应合乎GB5094-1985《电气技术中的项目代号》、GB4026-1992《电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则》及GB4884-1985《绝缘导线标记》等要求；

3、与电气原理图不一样，在接线图中同一电器元件的每个一部分(断路器、电磁线圈等)务必画在一起；

4、电气设备接线图一律选用细线框绘图。布线方法分板前布线及板后布线二种，一般选用板前布线，针对简易电气控制系统构件，电器元件总数偏少，接线关联又不繁杂的，可立即画出元器件间的联线；针对繁杂构件，电器元件总数多，接线较繁杂的状况，一般是选用走线槽，要是在各电器元件上标明接线号，无须画出各元器件间联线；

5、接线图中应标明布线用的各种各样输电线的型号规格、规格型号、截面及色调规定等；

6、构件与外电路联接时，大横截面输电线出入线宜选用射频连接器联接，其他应经接线端于排联接。

五、电气控制柜及非标零件图的设计

电气控制系统设备一般都必须制做独立的电气控制柜、箱，其设计必须考虑到下列几层面：

1、依据实际操作必须及操作面板、箱、柜里各种各样电气设备构件的规格明确电气设备箱、柜的整体规格及构造形式，非独特状况下，应以电气控制柜整体规格合乎构造基础规格与系列产品；

2、依据电气控制柜整体规格及构造形式、安裝规格，设计箱里固定支架，并标明安裝孔、安裝地脚螺栓及接地装置地脚螺栓规格，另外标明配作方法。柜、箱的原材料一般应取用柜、箱用专用型铝型材；

3、依据当场安裝部位、实际操作、检修便捷等规定，设计电气控制柜的开关门方法及形式；

4、为有利于控制箱箱里电器的自然通风热管散热，在壳体适度位置设计通风口或自然通风槽，必需时要在柜门上端设计逼迫自然通风设备与通风口；

5、为有利于电气控制柜的运送，应设计适合的吊装勾或在壳体底端设计主题活动轮。

总而言之，依据之上规定，先要描绘出电气控制柜壳体的外观设计手稿，估计出各一部分规格，随后按占比画出外观设计图，再从对称性、美观大方、方便使用等层面进一步考虑到调节各规格占比。电气控制柜表面明确之后，再按所述规定开展控制箱各一部分的构造设计，绘图壳体焊装图及各面门、操作面板、底版、固定支架、饰条等零件图，并标明生产加工规定。
